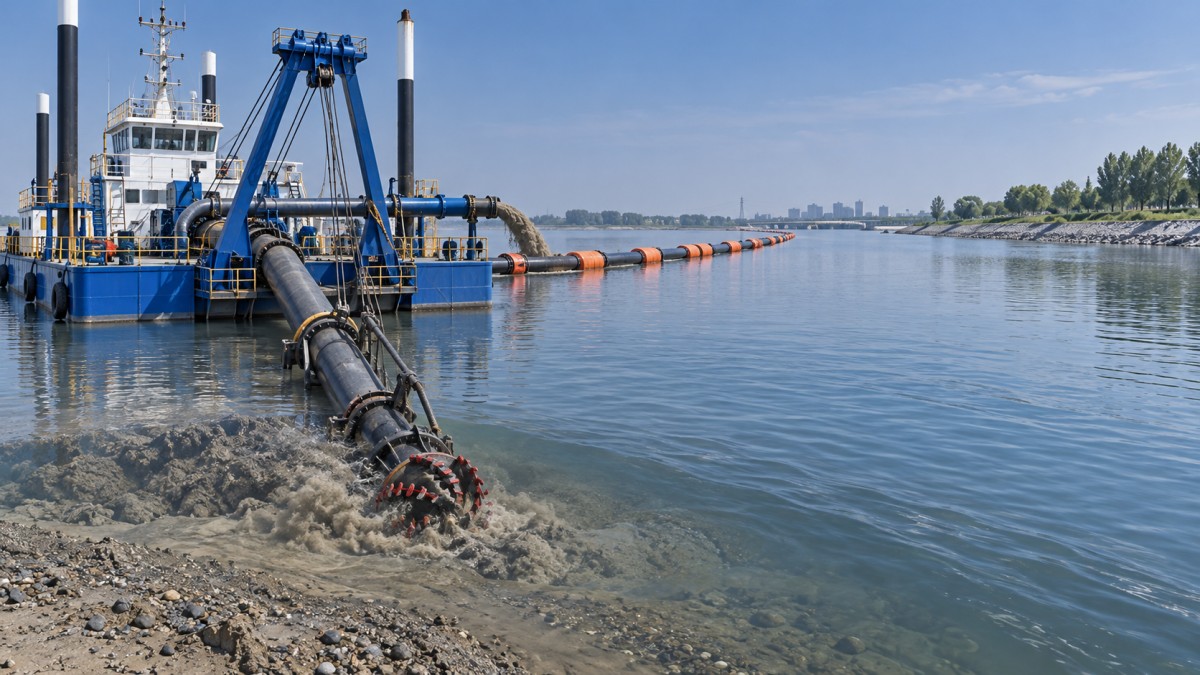

เรือขุดหัวตัดทำงานอย่างไรในวัสดุท้องน้ำที่อัดแน่น

เรือหัวตัดสามารถทำงานได้ดีในวัสดุท้องน้ำที่อัดแน่น แต่ต้องอาศัยการจับคู่ระหว่างระบบตัด กำลังปั๊ม ท่อส่ง และวิธีการปฏิบัติงานให้เหมาะสมกับสภาพท้องน้ำจริง ทรายอัดแน่น ดินเหนียวแข็ง กรวดที่ยึดเกาะแน่น และชั้นตะกอนเป็นชั้น ๆ สร้างภาระให้หัวตัดสูงกว่าวัสดุตะกอนน้ำพาที่ร่วนมาก เรือที่ผลิตได้อย่างต่อเนื่องในทรายที่ไหลตัวได้อิสระ อาจหยุดชะงัก รับภาระเกิน หรือสึกหรออย่างรวดเร็วเมื่อพบชั้นวัสดุที่มีความหนาแน่นสูง

สำหรับผู้ประเมินด้านเทคนิค คำถามแรกไม่ใช่ว่าระบบดูดด้วยหัวตัดสามารถขุดวัสดุได้หรือไม่ ในหลายกรณีสามารถทำได้ คำถามที่มีประโยชน์กว่าคือ ระบบสามารถรักษาอัตราการผลิตที่ยอมรับได้โดยไม่ทำให้หัวตัดสึกหรอมากเกินไป เกิดการอุดตันบ่อยครั้ง การทรงตำแหน่งไม่เสถียร หรือมีความเข้มข้นของสารละลายที่ระบบลำเลียงไม่สามารถขนส่งได้หรือไม่

ประสิทธิภาพเริ่มต้นที่ท้องน้ำ ไม่ใช่ที่ปั๊ม

ท้องน้ำที่อัดแน่นแทบไม่เคยมีลักษณะสม่ำเสมอ พื้นที่หนึ่งอาจมีทรายผิวหน้าที่ร่วนอยู่เหนือชั้นทรายหนาแน่น เลนส์ดินเหนียว แอ่งกรวด หรือวัสดุที่อัดตัวแน่นจากการไหลตามฤดูกาลซ้ำ ๆ เรืออาจดูเหมือนมีสเปกเพียงพอในช่วงเริ่มต้นการขุด แต่สูญเสียผลผลิตเมื่อหัวตัดเข้าถึงชั้นที่แข็งกว่า นี่คือเหตุผลที่การสำรวจท้องน้ำควรแยกแยะประเภทวัสดุ ระดับการอัดตัว ขนาดอนุภาค ความหนาของชั้น และสิ่งกีดขวางที่ฝังอยู่

ทรายหนาแน่นและตะกอนทรายแป้งที่อัดแน่นโดยทั่วไปต้องใช้แรงตัดต่อเนื่องและการรุกคืบที่ควบคุมได้ ดินเหนียวเหนียวแข็งอาจต้านทานการตัด แต่ยังอาจก่อตัวเป็นก้อนขนาดใหญ่ที่ยากต่อการดึงเข้าสู่กระแสดูด กรวดก่อให้เกิดความท้าทายอีกประการหนึ่ง คือหัวตัดต้องคลายโครงสร้างวัสดุ ขณะที่ปั๊มและท่อส่งต้องปล่อยให้ของแข็งผ่านได้โดยไม่ตกตะกอน หากมีหินก้อน เศษซาก รากไม้ หรือของเสียจากการก่อสร้าง ความเสี่ยงในการปฏิบัติงานจะเพิ่มขึ้นอย่างมาก เนื่องจากหัวตัดอาจเผชิญกับแรงกระแทกที่เกินขอบเขตงานตัดตามปกติ

เรือหัวตัดทำงานได้ดีที่สุดเมื่อหัวตัดย่อยวัสดุให้มีขนาดอนุภาคที่ช่องดูดสามารถรับเข้าได้ทันที ดังนั้น การขุดและการลำเลียงด้วยไฮดรอลิกจึงแยกจากกันไม่ได้ การตัดที่รุนแรงเกินไปอาจสร้างก้อนขนาดใหญ่เกินไปหรือดูดปริมาณของแข็งที่ไม่เสถียรเข้ามา ขณะที่การตัดเบาเกินไปจะทำให้วัสดุอัดแน่นยังคงอยู่และลดผลผลิต

การออกแบบหัวตัดเป็นตัวกำหนดว่าเรือจะตัดวัสดุหรือเพียงขูดผิว

หัวตัดต้องได้รับการเลือกให้เหมาะกับแรงต้านทานที่คาดว่าจะพบในท้องน้ำ รูปทรง การจัดวางฟันตัด เส้นผ่านศูนย์กลาง ความเร็วรอบ และแรงบิดของชุดขับ เป็นตัวกำหนดประสิทธิภาพในการเจาะและคลายวัสดุ หัวตัดที่ออกแบบมาสำหรับทรายร่วนอาจเคลื่อนที่ได้รวดเร็วบนท้องน้ำที่แน่นแข็ง แต่ให้การเจาะลึกได้จำกัด การเพิ่มความเร็วรอบเพียงอย่างเดียวไม่สามารถแก้ปัญหานี้ได้ ความเร็วรอบสูงที่มีแรงบิดไม่เพียงพออาจขัดหรือรบกวนผิวหน้า แทนที่จะทำลายวัสดุอย่างมีประสิทธิภาพ

สำหรับวัสดุเม็ดที่อัดแน่น สภาพและระยะห่างของฟันตัดมีความสำคัญ เนื่องจากฟันที่สึกหรอจะลดความสามารถในการเจาะและเพิ่มแรงที่ต้องใช้เพื่อรักษาความคืบหน้า สำหรับวัสดุเหนียว หัวตัดจำเป็นต้องหลีกเลี่ยงการกลิ้งหรือปาดดินเหนียววนรอบช่องดูดซ้ำ ๆ เป้าหมายคือการตัดอย่างสม่ำเสมอเพื่อให้ได้วัสดุที่มีขนาดเล็กพอสำหรับการดูด แทนที่จะเกิดการพังทลายเป็นก้อนใหญ่เป็นระยะตามด้วยสารละลายที่เจือจาง

การประเมินทางเทคนิคควรพิจารณาชุดขับหัวตัดร่วมกับระบบแกว่งของเรือ และระบบเสาหยั่งหรือการทอดสมอ หัวตัดมีประโยชน์จำกัดหากตัวเรือไม่สามารถรักษาตำแหน่งตัดให้มั่นคงได้ การเคลื่อนที่มากเกินไปที่ปลายบันไดดูดทำให้การขุดไม่สม่ำเสมอ แรงบิดผันผวน และความหนาแน่นของสารละลายไม่สม่ำเสมอ ในช่วงแม่น้ำที่มีพื้นที่จำกัด ความแม่นยำในการกำหนดตำแหน่งอาจมีความสำคัญเท่ากับกำลังหัวตัดที่ติดตั้ง

ผู้ปฏิบัติงานควรหลีกเลี่ยงการตัดสินความสามารถโดยอิงเพียงค่ากำลังพิกัด เรือสองลำที่มีกำลังติดตั้งใกล้เคียงกันอาจมีพฤติกรรมแตกต่างกันมาก หากลำหนึ่งมีแรงบิดที่พร้อมใช้งานมากกว่าในความเร็วทำงาน มีกระปุกเกียร์ที่จับคู่ได้ดีกว่า มีรูปทรงหัวตัดที่เหมาะสมกว่า หรือมีโครงสร้างรองรับรอบบันไดและปากดูดที่แข็งแรงกว่า

ผลผลิตถูกจำกัดโดยระบบสารละลายทั้งหมด

เมื่อวัสดุอัดแน่นถูกตัดแล้ว เรือขุดต้องลำเลียงผ่านท่อดูด ปั๊ม ท่อลอยน้ำ ท่อส่งบนฝั่ง หรือเรือบรรทุกที่รับวัสดุ ปัญหาหัวตัดที่ดูเหมือนเกิดขึ้นหลายกรณี แท้จริงแล้วเป็นปัญหาด้านการลำเลียงด้วยไฮดรอลิก หากปั๊มไม่สามารถรักษาความเร็วให้เพียงพอ อนุภาคที่หนักกว่าจะตกตะกอนในท่อ หากสารละลายเจือจางเกินไป เรืออาจยังทำงานต่อได้ แต่ผลผลิตต่อชั่วโมงปฏิบัติงานจะต่ำ หากความเข้มข้นสูงเกินไป ภาระของปั๊มและความเสี่ยงต่อการอุดตันของท่อส่งจะเพิ่มขึ้น

สภาวะการทำงานที่เสถียรที่สุดโดยทั่วไปคือความสมดุลที่ควบคุมได้ระหว่างการรุกคืบของหัวตัด ความเร็วในการแกว่ง ความลึกดูด และภาระของปั๊ม การตัดอย่างช้าและสม่ำเสมอมักให้ผลผลิตที่ใช้งานได้มากกว่าการตัดอย่างรุนแรงซึ่งทำให้เกิดภาระเกินหรือจำเป็นต้องล้างท่อซ้ำ ๆ ประเด็นนี้มีความเกี่ยวข้องเป็นพิเศษกับวัสดุอัดแน่น ซึ่งแรงต้านทานในการขุดเปลี่ยนแปลงได้ในระยะทางสั้น ๆ

ควรถือว่าระยะทางส่งเป็นส่วนหนึ่งของการเลือกเรือ ชุดดูดด้วยหัวตัดอาจตัดท้องน้ำได้สำเร็จ แต่สูญเสียประสิทธิภาพการผลิตจริงเมื่อวัสดุต้องถูกลำเลียงเป็นระยะทางไกลหรือยกขึ้นไปยังจุดทิ้งที่สูง ความยาวท่อส่ง ความต่างระดับ ความโค้งงอ สภาพท่ออ่อน การจัดวางปั๊มบูสเตอร์ และขนาดของแข็งที่คาดหมาย ล้วนส่งผลต่ออัตราการลำเลียงที่ทำได้ ผู้ประเมินควรขอการประเมินหน้าที่การทำงานตามรูปแบบการส่งวัสดุที่ตั้งใจไว้ ไม่ใช่พิจารณาเฉพาะการติดตั้งอุปกรณ์บนเรือขุด

ความลึกและการเข้าถึงอาจเปลี่ยนทางเลือกของอุปกรณ์

วัสดุอัดแน่นที่ระดับความลึกตื้นไม่ได้สร้างภาระงานแบบเดียวกับวัสดุประเภทเดียวกันที่ระดับขุดลึก ความลึกในการขุดที่มากขึ้นเปลี่ยนรูปทรงของบันได ลดแรงงัดในการตัดที่ใช้งานได้จริง และอาจทำให้การกำหนดตำแหน่งอย่างแม่นยำยากขึ้น ความผันแปรของระดับน้ำอาจส่งผลต่อกินน้ำ การเข้าถึง และมุมทำงานของบันไดดูดเพิ่มเติม

ในช่วงแม่น้ำที่แคบหรือตื้น เรือยังต้องมีพื้นที่เพียงพอสำหรับการแกว่งและรุกคืบอย่างปลอดภัย ระบบหัวตัดขนาดใหญ่อาจมีกำลังขุดเพียงพอ แต่ไม่มีประสิทธิภาพในพื้นที่ที่ความกว้างสำหรับการแกว่งมีจำกัด ในทางกลับกัน การเลือกเรือขุดขนาดกะทัดรัดเพียงเพื่อการเข้าถึงอาจทำให้กำลังการผลิตไม่เพียงพออย่างต่อเนื่อง หากท้องน้ำแข็งกว่าที่คาดการณ์ไว้

ควรให้ความสำคัญกับห่วงโซ่โลจิสติกส์ก่อนเริ่มขุด วัสดุที่ถูกแยกออกจากท้องน้ำอัดแน่นมักเปียก หนาแน่น และมีการกระจายขนาดที่แปรผัน เมื่อผลผลิตต้องเคลื่อนย้ายจากช่วงขุดไปยังลานกองเก็บ พื้นที่แปรรูป พื้นที่ถมดิน หรือจุดส่งมอบปลายน้ำ อาจต้องใช้โซลูชันการขนส่งแบบกินน้ำตื้นควบคู่กับเรือหัวตัด เรือบรรทุกทราย สามารถรองรับขั้นตอนนี้ได้ในพื้นที่ที่ความลึกสำหรับการเดินเรือภายในประเทศมีจำกัด และต้องขนส่งวัสดุเทกองเปียกโดยไม่มีการเคลื่อนตัวของสินค้ามากเกินไป ควรประเมินการระบายน้ำของระวางบรรทุก ความต้านทานการสึกกร่อน เสถียรภาพภายใต้ภาระที่เคลื่อนตัว และวิธีการขนถ่ายที่มีอยู่ ให้สอดคล้องกับสภาพวัสดุจริง แทนที่จะถือเป็นรายละเอียดการขนส่งรอง

ข้อสมมติทั่วไปที่ก่อให้เกิดปัญหา

ข้อสมมติที่พบบ่อยประการหนึ่งคือ วัสดุที่แข็งกว่าต้องการเพียงมอเตอร์หัวตัดที่ใหญ่ขึ้น กำลังเพิ่มเติมอาจช่วยได้ แต่ไม่สามารถแก้ไขฟันตัดที่ไม่เหมาะสม กำลังปั๊มไม่เพียงพอ การกำหนดตำแหน่งที่ไม่ดี หรือท่อส่งที่ไม่สามารถรองรับของแข็งได้ อีกข้อหนึ่งคือหัวตัดควรทำงานที่ความเร็วสูงสุดเสมอ สำหรับวัสดุอัดแน่น ความเร็วรอบที่มากเกินไปอาจเพิ่มการสึกหรอและความปั่นป่วน โดยช่วยเพิ่มการเจาะได้เพียงเล็กน้อย

การจัดประเภทท้องน้ำว่าเป็น “ทราย” โดยไม่ตรวจสอบพฤติกรรมขณะขุดก็มีความเสี่ยงเช่นกัน ทรายอาจร่วน หนาแน่น ยึดเกาะแน่น ผสมดินเหนียว หรือมีกรวดและเศษซากอยู่ สภาพเหล่านี้ต้องการการตอบสนองด้านการตัดและการลำเลียงที่แตกต่างกัน การทดลองตัดระยะสั้นในตำแหน่งตัวแทนสามารถเปิดเผยข้อมูลเกี่ยวกับเสถียรภาพในการปฏิบัติงานได้มากกว่าคำอธิบายลักษณะผิวหน้าเพียงอย่างเดียว

การวางแผนด้านการสึกหรอก็มีความสำคัญไม่แพ้กัน ฟันตัด อะแดปเตอร์ แขนหัวตัด ไลเนอร์ท่อดูด ชิ้นส่วนปั๊ม และส่วนโค้งของท่อส่ง อาจเผชิญการสึกกร่อนที่เร่งขึ้นเมื่อวัสดุมีอนุภาคหยาบ การเข้าถึงเพื่อเปลี่ยนชิ้นส่วน ความพร้อมของอะไหล่ และเวลาที่ต้องใช้ในการเปลี่ยนชิ้นส่วนสึกหรอ ล้วนส่งผลต่อแผนการผลิตที่เป็นจริง เรือที่มีความสามารถทางเทคนิคแต่ต้องหยุดงานนานเพื่อบำรุงรักษาชิ้นส่วนสึกหรอตามปกติ อาจไม่ใช่ตัวเลือกที่เหมาะสมที่สุดสำหรับโครงการแม่น้ำที่มีข้อจำกัดด้านเวลา

สิ่งที่ต้องตรวจสอบก่อนเลือกเรือหัวตัด

• ลักษณะชั้นท้องน้ำที่เป็นตัวแทน รวมถึงชั้นหนาแน่น ปริมาณกรวด วัสดุเหนียว และสิ่งกีดขวางที่คาดว่าจะพบ
• ความลึกในการขุดที่ต้องการ ช่วงระดับน้ำใช้งาน ความกว้างแม่น้ำ กระแสน้ำ และสภาพการทอดสมอหรือเสาหยั่งที่มีอยู่
• แรงบิดหัวตัด รูปแบบการจัดฟันตัด ความแข็งแรงของบันได และการป้องกันการสึกหรอที่คาดหวังสำหรับประเภทวัสดุ
• หน้าที่การทำงานของปั๊ม เส้นผ่านศูนย์กลางท่อดูด ระยะทางส่ง ความต่างระดับ และความจำเป็นในการใช้ปั๊มบูสเตอร์
• ผลผลิตที่คาดหวังซึ่งวัดจากของแข็งที่ส่งถึงปลายทาง ไม่ใช่เพียงปริมาตรสารละลายตามทฤษฎี
• การจัดการวัสดุหลังการขุด รวมถึงการบรรทุกลงเรือ การแยกน้ำ การกองเก็บ การแปรรูป หรือข้อจำกัดในการกำจัด

เรือหัวตัดเป็นโซลูชันที่น่าเชื่อถือสำหรับการขุดท้องน้ำอัดแน่น เมื่อได้รับการประเมินในฐานะระบบขุดและลำเลียงแบบครบวงจร การตัดสินใจเลือกที่ดีที่สุดมาจากการจับคู่หัวตัดกับแรงต้านทานของท้องน้ำ การจับคู่ปั๊มและท่อส่งกับของแข็งที่ผลิตได้ และการยืนยันว่าเรือสามารถรักษาตำแหน่งทำงานที่มั่นคงได้ตลอดความลึกและระยะเอื้อมที่ต้องการ แนวทางนี้ให้พื้นฐานที่เชื่อถือได้มากกว่าในการประเมินผลผลิต เมื่อเทียบกับการพึ่งพาขนาดหัวตัดหรือกำลังติดตั้งเพียงอย่างเดียว
